Productdefinitie: Kernapparatuur voor temperatuurregeling in industriële processen

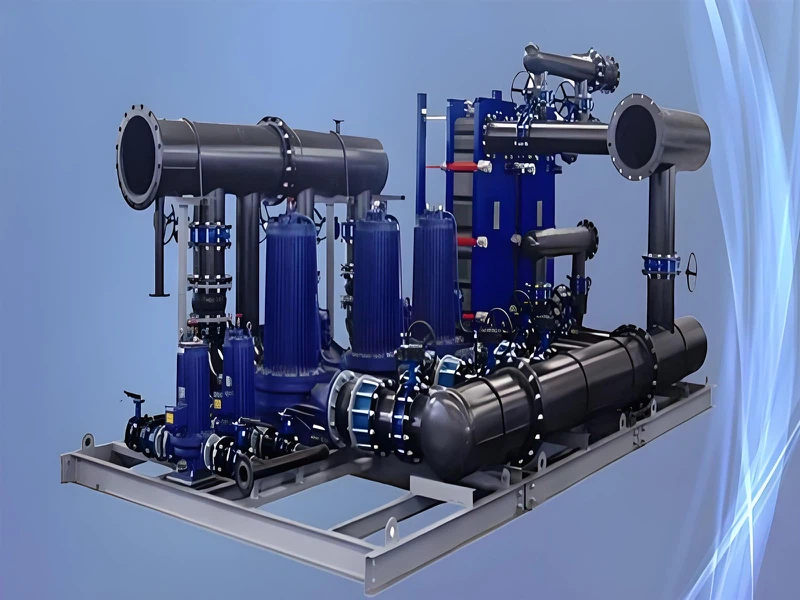

Proceswater-warmtewisselaars zijn geïntegreerde warmtewisselingssystemen die speciaal zijn ontworpen voor industriële productieprocessen, met als kerndoel het nauwkeurig regelen van de temperatuur, het debiet en de druk van het procesmedium (voornamelijk proceswater). Door componenten zoals warmtewisselaars, pompsets, kleppen en regelsystemen goed op elkaar af te stemmen, kan een efficiënte overdracht, terugwinning en gebruik van koude en warmte in het proces worden bereikt. Het is niet beperkt tot het type warmtewisselingsmedium. Het kan worden aangepast aan verschillende warmtewisselingsmodi, zoals water-water, water-stoom en water-warmteoverdrachtsolie, afhankelijk van de werkomstandigheden, en is een belangrijk onderdeel van de apparatuur in de industriële productie om processtabiliteit te garanderen en het energieverbruik te verbeteren.
Producteigenschappen: Aanpasbaar aan procesvereisten, waarbij een hoge efficiëntie en betrouwbaarheid in evenwicht worden gebracht
Productfuncties: zorgen voor stabiliteit van het proces in alle dimensies
Nauwkeurige temperatuurregeling
: Warmteoverdracht doorwarmtewisselaarsen gesloten-regeling van het besturingssysteem. De temperatuur van het proceswater wordt binnen een bepaald bereik gestabiliseerd om te voldoen aan de strenge temperatuurvereisten van processen zoals reactie, destillatie, drogen en afkoelen.
01
Stroom- en drukafstemming:
Afhankelijk van veranderingen in de procesbelasting past de pompset met variabele frequentie automatisch het uitgangsdebiet aan en werkt samen met de drukregelklep om een stabiele systeemdruk te handhaven, waardoor abnormale procesparameters als gevolg van stroomfluctuaties worden vermeden.
02
Mediazuivering en -bescherming;
Sommige modellen integreren een filtersysteem om onzuiverheden en zwevende deeltjes uit het proceswater te verwijderen, waardoor verstopping van de warmtewisselaar wordt voorkomen; ze kunnen ook worden gecombineerd met corrosie-inhibitie- en ontkalkingssystemen om de levensduur van de apparatuur en procesleidingen te verlengen.
03
Terugwinning en gebruik van afvalwarmte:
Voor restwarmtebronnen zoals procesafvalwater en uitlaatgassen op hoge- temperatuur worden warmtewisselaars gebruikt om warmte terug te winnen om proceswater op lage- temperatuur te verwarmen, ter vervanging van enkele traditionele warmtebronnen zoals stoom en elektrische verwarming, waardoor het energieverbruik en de bedrijfskosten van de productie worden verlaagd.
04
Noodondersteunende functies
Uitgerust met een reservepompset en een handmatige instelmodus, kan hij bij een automatische systeemstoring snel overschakelen naar de noodbedrijfsmodus, waardoor verliezen als gevolg van procesonderbreking worden vermeden.
05
Toepassingssite
Industriële productie
Chemische, aardolie-, energie- (thermisch/nucleair), metallurgische, farmaceutische en voedselverwerkingswerkplaatsen, gebruikt voor het verwarmen/koelen van procesmedia.
Het bouwen van ondersteunende faciliteiten
Centrale verwarmings-/koelsystemen voor grote winkelcentra, kantoorgebouwen en woongemeenschappen; warmwatervoorzieningsstations voor ziekenhuizen en scholen.
Speciale scenario's
Koelsystemen voor datacenters, temperatuurregelingsprocessen voor afvalwaterzuiveringsinstallaties en componenten voor thermisch beheer voor nieuwe energie (fotovoltaïsche energie/windenergie)
Kerncomponenten en functionele analyse
Proceswaterwarmtewisselaars zijn geïntegreerde thermische apparaten. Hun kerncomponenten werken samen om warmteoverdracht en systeemstabiliteit te bereiken. De belangrijkste componenten zijn onder meer:.
Warmtewisselaars
kernelementen voor warmteoverdracht. Veel voorkomende typen zijn onder meer platenwarmtewisselaars (hoog rendement, compact, eenvoudig te demonteren en schoon te maken, geschikt voor kleine tot middelgrote stroomomstandigheden) en schaal{1}}en- buizenwarmtewisselaars (bestand tegen hoge druk en hoge temperaturen, zeer aanpasbaar, meestal gebruikt voor hoge stroomsnelheden of media die deeltjes bevatten). Spiraalvormige platenwarmtewisselaar (lage stromingsweerstand, hoge warmteoverdrachtsefficiëntie, geschikt voor viskeus proceswater). Zijn functie is het voltooien van de warmte-uitwisseling tussen proceswater en secundaire media (zoals warm en koud water). water) door indirect contact tussen warme en koude media.
Circulatiepomp:
Pompen leveren stroom voor de proceswaterstroom en zijn onderverdeeld in pompen met variabele frequentie en pompen met vaste frequentie. Pompen met variabele frequentie kunnen hun snelheid automatisch aanpassen aan veranderingen in de belasting, waardoor het energieverbruik wordt verminderd en ze zijn geschikt voor scenario's met grote belastingschommelingen (zoals temperatuurregeling in chemische reactoren). Pompen met vaste-frequentie hebben een eenvoudige structuur en lage kosten, waardoor ze geschikt zijn voor stabiele belastingsomstandigheden.
Apparaat voor temperatuurregeling;
Bevat een temperatuursensor, regelklep en PLC-besturingssysteem. De sensor bewaakt de inlaat- en uitlaattemperaturen van het proceswater in realtime en verzendt de signalen naar de PLC. Door het debiet van het warmteoverdrachtsmedium/koelmedium aan te passen (zoals de openingsgraad van de stoomklep en de koudwaterklep), wordt ervoor gezorgd dat de proceswatertemperatuur binnen het ingestelde bereik blijft (de nauwkeurigheid is meestal ±1 graad).
Filter
Om onzuiverheden (zoals roest en deeltjes) in proceswater te onderscheppen, verstopping van de warmtewisselaar te voorkomen en de levensduur van de apparatuur te verlengen, is de nauwkeurigheid van het filterscherm doorgaans 50-100 mesh
Expansievat
:Om de volume-expansie van proceswater tijdens verwarming te absorberen, de systeemdruk in evenwicht te brengen en overdruk in de pijpleiding te voorkomen. Veiligheidskleppen, manometers en thermometers worden gebruikt voor systeemveiligheidsbescherming en bewaking van de operationele status
Bediening, onderhoud en probleemoplossing
Regelmatige schoonmaak
Platenwarmtewisselaars moeten elke 3-6 maanden worden gedemonteerd en gereinigd, terwijl schaal-en-buizenwarmtewisselaars kunnen worden gereinigd met chemicaliën (zoals een citroenzuuroplossing) of kunnen worden gespoeld met water onder hoge druk om kalkaanslag en onzuiverheden te verwijderen.
Parameterbewaking:
Bewaak de inlaat- en uitlaattemperaturen, drukken en stroomsnelheden in realtime. Als het temperatuurverschil afneemt of het drukverlies toeneemt, kan dit erop duiden dat de warmtewisselaar geblokkeerd is en onmiddellijk moet worden aangepakt.
Smering en onderhoud:
Smeer de lagers van de circulatiepomp elke 6-12 maanden en controleer de afdichtingen op lekkage
Veelvoorkomende fouten en oplossingen:
De efficiëntie van de warmtewisseling neemt af
De oorzaken kunnen onder meer kalkaanslag, luchtblokkering in de warmtewisselaar of onvoldoende klepopening zijn. Oplossing: Reinig de warmtewisselaar, laat de lucht uit de uitlaatklep ontsnappen en stel de klepopening af op een redelijk bereik;
Onstabiele systeemdruk
De oorzaak kan onvoldoende druk in het expansievat zijn of een lekkage in de leiding; oplossingen: Vul de stikstofdruk in het expansievat aan, lokaliseer en repareer eventuele lekken;
De pompunit trilt en maakt veel geluid
De oorzaak kan een onbalans van de waaier of een losse fundering zijn. Oplossing: Corrigeer de waaier en draai de funderingsbouten vast.
Als u meer wilt weten over warmtewisselaarunits of geïnteresseerd bent in aanschaf, stuur dan een e-mail naar 9988xiaoshuai@gmail.com, wij zullen u tijdig antwoorden nadat we het bericht hebben gezien!
